Motor AC vs DC Motor: Kľúčové rozdiely, ako fungujú a ako si vybrať

AC motor a Jednosmerný motor : Základný rozdiel

Základné rozdiel medzi striedavými a jednosmernými elektromotormi je typ elektrického prúdu, ktorý je každý navrhnutý na premenu na mechanickú rotáciu. AC motory napájaný striedavým prúdom – zdroj, ktorý obracia polaritu pri pevnej frekvencii (50 Hz alebo 60 Hz v závislosti od štandardu siete). DC motory bežia na jednosmerný prúd, kde napätie a prúd tečú nepretržite jedným smerom. Tento jediný rozdiel v napájaní poháňa každý ďalší rozdiel v konštrukcii motora, metóde riadenia rýchlosti, požiadavkách na údržbu a vhodnosti aplikácie.

Oba typy motorov sa riadia rovnakým základným princípom - Lorentzovým silovým zákonom, ktorý uvádza, že vodič s prúdom umiestnený v magnetickom poli pôsobí silou kolmou na smer prúdu aj smer poľa. Krútiaci moment, ktorý otáča rotor, je priamym dôsledkom tejto sily pôsobiacej cez medzeru medzi stacionárnymi a rotujúcimi komponentmi. Čo sa líši medzi AC a DC elektromotory je spôsob, akým sa magnetické pole vytvára, ako sa udržiava a ako v priebehu času interaguje s vinutiami rotora.

Ako fungujú striedavé motory

Elektrické striedavé motory generovať rotujúce magnetické pole v statore - stacionárnej vonkajšej zostave - dodávaním striedavého prúdu do distribuovaných vinutí usporiadaných okolo otvoru statora. V trojfázovom indukčnom motore sú tri fázy posunuté o 120° v priestore aj v čase, čím vzniká pole, ktoré sa nepretržite otáča synchrónnou rýchlosťou. Toto točivé pole indukuje prúd vo vodičoch rotora elektromagnetickou indukciou; indukovaný prúd zase vytvára svoje vlastné magnetické pole a interakcia medzi týmito dvoma poľami vytvára krútiaci moment.

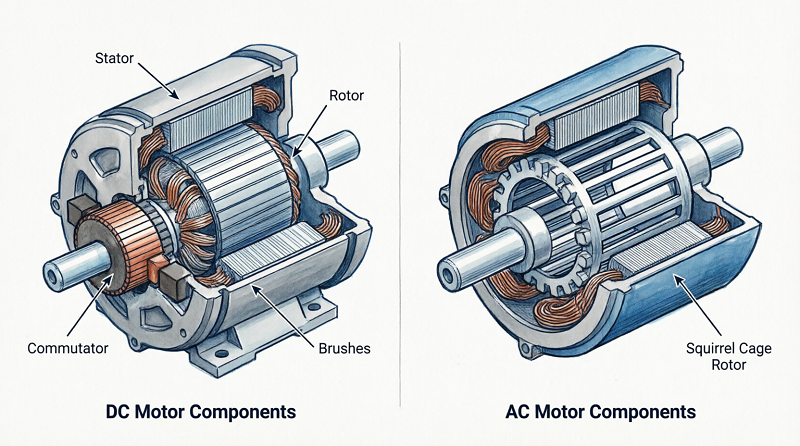

Rotor indukčného motora vo veveričke - najrozšírenejší variant elektrické striedavé motory globálne – neobsahuje žiadne vinutia, žiadne kefy a žiadne externé elektrické pripojenia. Rotorové tyče sú na každom konci skratované vodivými koncovými krúžkami a prúd cez ne preteká čisto indukciou. Vďaka tejto konštrukcii sú AC motory s klietkou nakrátko výnimočne robustné: okrem ložísk nie sú žiadne opotrebovávané kontaktné časti a motor môže bežať nepretržite roky v prašnom, mokrom alebo náročnom prostredí s minimálnou údržbou.

Synchrónne striedavé motory fungujú na príbuznom, ale odlišnom princípe: rotor je magnetizovaný – buď permanentnými magnetmi, alebo oddelene budeným budiacim vinutím – a zablokuje sa v kroku s rotujúcim statorovým poľom, pričom beží presne synchrónnou rýchlosťou bez ohľadu na zaťaženie (v rámci limitu vyťahovacieho momentu). Synchrónne motory sa používajú tam, kde sa vyžaduje presná konzistentnosť otáčok, vrátane textilných strojov, papierní a presných čerpacích systémov.

Ako fungujú jednosmerné motory

V konvenčnom brúsenom DC motor , stator vytvára stacionárne magnetické pole - buď z permanentných magnetov alebo z vinutí poľa napájaných jednosmerným prúdom. Rotor, nazývaný kotva, nesie vinuté vodiče spojené so segmentovým komutátorom. Uhlíkové kefky udržiavajú posuvný elektrický kontakt s komutátorom a prepínajú smer prúdu cez po sebe idúce cievky kotvy, keď sa rotor otáča. Táto mechanická komutácia zaisťuje, že prúd kotvy vždy prúdi v smere, ktorý udržiava krútiaci moment v rovnakom smere otáčania, bez ohľadu na polohu rotora.

Rozhranie komutátor-kefa je definujúcim štrukturálnym rozdielom medzi kartáčovanými jednosmernými motormi a AC motory . Umožňuje priamu reguláciu rýchlosti – zníženie napájacieho napätia alebo prúdu kotvy priamo znižuje rýchlosť – ale zavádza povinnosti údržby. Kefy sa postupne opotrebovávajú, vytvárajú uhlíkový prach a vyžadujú si pravidelnú kontrolu a výmenu. Pri vysokých rýchlostiach alebo v prašnom prostredí sa opotrebovanie kief výrazne zrýchľuje. V aplikáciách, kde je obtiažny prístup k údržbe alebo kde je problémom kontaminácia, je to rozhodujúca nevýhoda.

Bezkomutátorové jednosmerné motory (BLDC) úplne eliminujú komutátor a nahrádzajú mechanické spínanie elektronickou komutáciou prostredníctvom vyhradeného ovládača, ktorý monitoruje polohu rotora pomocou snímačov Hallovho efektu alebo spätného EMF snímania a postupne spína prúd cez vinutia statora. Motory BLDC kombinujú flexibilitu riadenia rýchlosti tradičných jednosmerných konštrukcií s mechanickou jednoduchosťou AC indukčných motorov a stali sa dominantnou voľbou v aplikáciách od chladiacich ventilátorov počítačov a trakčných pohonov elektrických vozidiel až po priemyselné servosystémy a pohon dronov.

AC vs DC elektromotor: Porovnanie vedľa seba

Nižšie uvedená tabuľka sumarizuje princíp rozdiely medzi AC a DC motormi naprieč parametrami špecifikácie, ktoré sú najdôležitejšie pre priemyselné a komerčné rozhodnutia o obstarávaní.

Regulácia otáčok: Praktický rozdiel medzi elektromotormi na striedavý a jednosmerný prúd

Kontrola rýchlosti je tam, kde rozdiel medzi striedavými a jednosmernými elektromotormi sa stáva prevádzkovo najvýznamnejším. V brúsenom jednosmernom motore je rýchlosť priamo úmerná napätiu kotvy a nepriamo úmerná toku poľa – nastavenie buď premennej pomocou jednoduchého reostatu alebo regulátora PWM, vytvára plynulé kolísanie rýchlosti v širokom rozsahu. Vďaka tomu boli jednosmerné motory predvolenou voľbou pre priemyselné pohony s premenlivou rýchlosťou počas väčšiny 20. storočia, najmä v aplikáciách, ako sú valcovne, papierenské stroje a žeriavové zdvíhadlá, kde bolo potrebné plynule upravovať rýchlosť pri zaťažení.

Príchod spoľahlivých, nákladovo efektívnych frekvenčných meničov (VFD) zásadne zmenil konkurenčnú pozíciu spoločnosti AC motory and DC motors v aplikáciách s premenlivou rýchlosťou. VFD konvertuje sieťové napájanie s pevnou frekvenciou na výstup s premenlivou frekvenciou a premenlivým napätím, čo umožňuje striedavému indukčnému motoru bežať pri akejkoľvek rýchlosti v širokom rozsahu – zvyčajne 10 % až 120 % menovitých otáčok – s plnou kontrolou krútiaceho momentu. Moderné VFD implementujú algoritmy vektorového riadenia alebo priameho riadenia krútiaceho momentu (DTC), ktoré poskytujú dynamickú odozvu porovnateľnú s jednosmerným pohonom, čím eliminujú primárnu výkonnostnú výhodu, ktorú predtým mali DC systémy.

Praktický význam je, že pre nové priemyselné inštalácie s pevnou alebo premenlivou rýchlosťou, ktoré čerpajú z trojfázového napájania striedavým prúdom, je takmer vždy ekonomicky a technicky najlepšou voľbou indukčný motor na striedavý prúd IE3 alebo IE4 s VFD. Zostávajúcimi pevnosťami jednosmerného motora sú mobilné zariadenia napájané z batérie (kde je napájanie zo svojej podstaty jednosmerné), aplikácie vyžadujúce veľmi vysoký rozbehový krútiaci moment pri nízkom napájacom napätí a staršie zariadenia, kde je modernizácia jednosmerného prúdu nákladná.

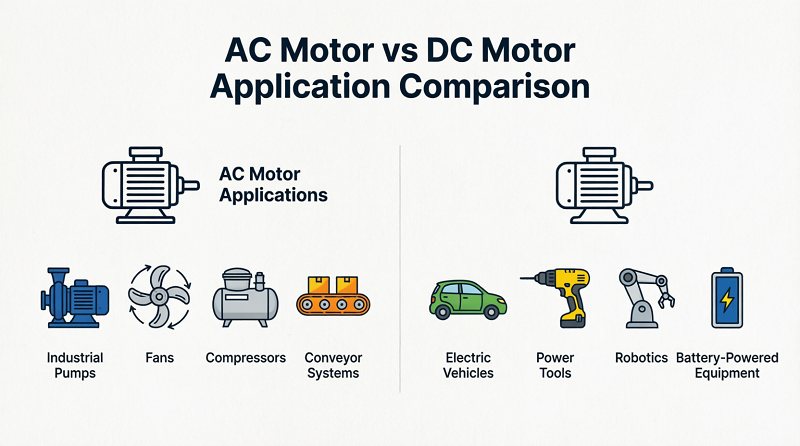

Výber medzi motormi na striedavý a jednosmerný prúd: Rozhodovací rámec riadený aplikáciou

Žiadny jednotlivý typ motora nie je univerzálne lepší. Správny výber medzi AC DC elektromotory závisí od špecifických požiadaviek aplikácie, dostupného napájania, prostredia údržby a celkových nákladov na vlastníctvo počas projektovanej životnosti.

Vyberte si indukčný motor na striedavý prúd, keď:

• Inštalácia čerpá zo štandardného jednofázového alebo trojfázového sieťového napájania striedavým prúdom.
• Pracovný cyklus je nepretržitý alebo takmer nepretržitý a prostredie je drsné, mokré, prašné alebo výbušné – bezkefová konštrukcia eliminuje riziko vznietenia spôsobeného elektrickým oblúkom.
• Výkon presahuje 50 kW, pričom striedavé indukčné motory ponúkajú významné výhody v oblasti nákladov a účinnosti oproti ekvivalentným jednosmerným konštrukciám.
• K dispozícii je minimálny prístup k údržbe – ventilátory HVAC, čerpadlá, kompresory a pohony dopravníkov na vzdialených alebo ťažko prístupných miestach.

Vyberte si kartáčovaný jednosmerný motor, keď:

• Aplikácia je napájaná z batérie a má nízke napätie – elektrické náradie, malé spotrebiče, automobilové príslušenstvo a hobby robotika.
• Vyžaduje sa veľmi vysoký rozbehový moment vzhľadom na veľkosť motora a pracovný cyklus je prerušovaný.
• Rozpočet riadiacej elektroniky je obmedzený – jednoduchý regulátor PWM je podstatne lacnejší ako ovládač VFD alebo BLDC.

Bezuhlíkový jednosmerný motor si vyberte, keď:

• Aplikácia vyžaduje vysokú účinnosť, vysokú hustotu výkonu a dlhú životnosť v kompaktnom prevedení – elektrické vozidlá, drony, lekárske prístroje a presné servosystémy.
• Rýchlosť a poloha musia byť kontrolované s vysokou presnosťou v širokom dynamickom rozsahu.
• Údržba je nepraktická, ale spoľahlivosť je kritická – absencia kief a komutátora eliminuje najbežnejší spôsob poruchy v jednosmerných motoroch.

V praxi je hranica medzi AC motory and DC motors sa výrazne rozmazal, keď výkonová elektronika dozrela. Motor BLDC poháňaný sofistikovaným trojfázovým meničom je elektricky nerozoznateľný od synchrónneho striedavého motora s permanentným magnetom – rovnaký hardvér môže byť klasifikovaný ako jeden, v závislosti od použitého riadiaceho algoritmu. V konečnom dôsledku záleží na tom, či celý systém motorového pohonu poskytuje požadovanú charakteristiku krútiaceho momentu a rýchlosti, účinnosť, spoľahlivosť a celkové náklady na vlastníctvo pre cieľovú aplikáciu.
